可靠度試驗項目，插入力試驗本試驗的目的是介紹一種確定電子電器插座插頭或其保護帽所需插入力的標準方法。

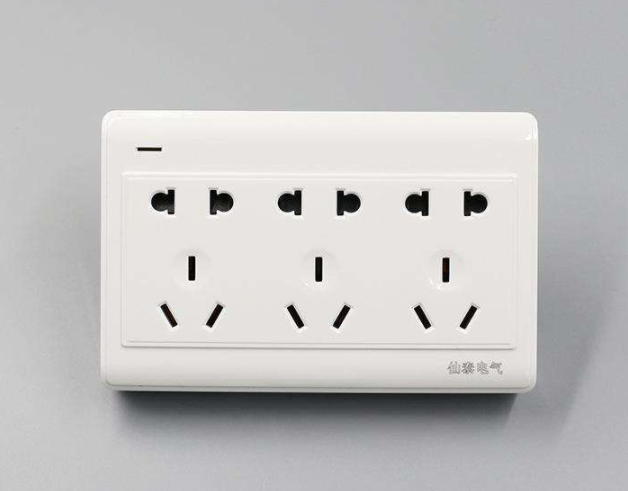

插入力試驗本試驗的目的是介紹一種確定電子電器插座或其保護帽所需插入力的標準方法。在按照GB2099.1-2008對家用和類似用途插頭插座第1部分：一般要求》的第10.3條對插座的帶電插套進行了標準第10.3條試驗時，量規的另外-半插銷不應插入插座。套筒中的最大拔出力不應停留在插口上：以相應的最小拔出力為準，30秒內，不能脫離插套。
一：插入力試驗。
運動模式測定：雙向回路測定，速度1~300(標準機速度)任意調整，試驗次數1~10000000任意調整。"定位起始，檢測一次原點"
2、將被測產品公母接合好，用夾具固定，要夾垂直，自動取心裝置要靠近中心位置，不要跑偏，以免影響自動求心功能及損壞裝置。
3、負荷，行程歸零，按面板上的移動按鈕將測試產品的公母端分開，觀察界面顯示的移動行程。
4、設置試驗行程，原則上小于實際行程0.1~0.2mm。
5、設定參數后，點存檔，點設存儲，存檔，檔案名稱只可使用字母、數字及"."、"-"，不得有空格.
6，去進行畫面測試。
如無法計算行程，則必須以高度規量出插頭的插入行程，調整接頭位置，并設置行程.行程應不大于長度的行程.起始位置也很重要.
二：試驗破口。
將試件夾入上夾具或下夾具中，調整上下夾具的高度，以能夾住產品為準。
2、設置為“斷口試驗”，行程以超出試件的實際行程為準，以便能夠全部拔下。
設定速度，次數，儲存檔案。
4，歸零，夾穩試驗產品。(注意卡住之后，不要再回到零)
5，進行圖像檢測。
三：退PIN測試。
將傳感器接口與測試桿連接，測試產品放下夾具，調整合適的位置；
2、設置負荷測定范圍，要大于所能退出產品的力，行程確定的范圍要小于絕緣面高于“PIN”的行程.以免行程太大，無法在執行畫面中抓回退PIN的實際力值.
3、選擇“荷重零位”(力度大的時候才開始計行程)，每一次檢測原點"，存檔.
四：采取行動。
另外一種方法是：確定運動的方向是"去程單程測度"，其它的設定相同.只有曲線上不存在黑色回程力曲線，常壓，拉伸試驗。
1、選擇恒壓時，軟件將自動跳出“力”和“時間”的數據框。單獨填測力與時間，存檔；
2、夾緊試件，調整適當?shù)奈恢茫?/span>
3、測試，當感應到設定的力值，計時才開始計時，直到設定的時間結束。
等拉力相同的設定，只是等拉力試驗沒有回程。需要注意的是這兩種測試都要慢一些，通常在30左右。
五：縱向力試驗。
1、選擇荷重零位位，每檢出一次，單位選“克”
2、選擇測試桿與相應規格的試驗頭連接。
3，調節位置檢測，就可以檢測到相應行程的相應力值。
有的用戶是需要在底部對應于零點的行程，可以咨詢一下儀器售后工程師。
六：載荷移位試驗。
使用者在：壓載某一要求力值時，產品的變形行程是多少，或某一位移變形時的力值是多少，可以按照下列步驟進行：
1、將荷重測定范圍設置為所需力值，行程足夠大；
2、選擇荷重零位，每檢測一次，
速度(一般在30左右)，次數，歸檔。
4，測試，在波形圖中查看imax的行程，以得到所要測試的行程。
1，根據正常的插拔壓力試驗設定參數。
2，在測定項目欄后面的一欄中選擇插入點電阻。
3，用阻抗測試夾具夾住相應接頭公母端。
4，諸如抗彎曲試驗、剝脫力試驗、彈片開關的位移載荷試驗、拉力試驗、拉力壽命測試、斷裂時的力值測定等許多功能，都可以在品牌中實現。
以上就是關于插入力試驗的相關內容，如果您有這方面需要了解或檢測的，可以來電13632500972，我們會根據您的具體產品給到您最好的解決方案。
