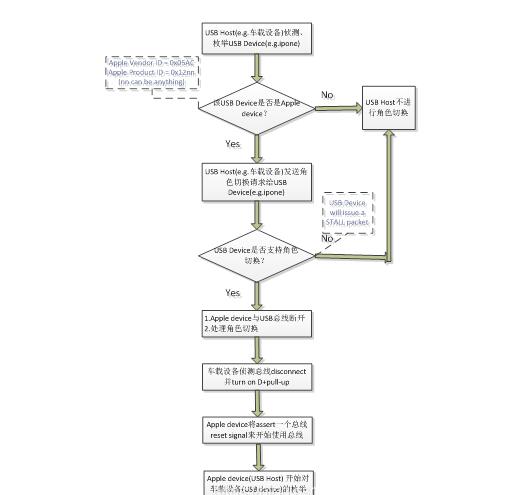

首先，carplay的wired(USB)連接方案要求車載設備至少支持USB2.0hi-Speed，可以同時處理bulkin和bulkout傳輸。該方案還要求車載設備支持usbhostmode，這要求車載設備在usbdevice模式下工作，因為apple設備在carplay中作為usbhost。通常，車載設備的usb在usbhost模式下工作，而外部usb設備在usbdevice模式下工作，因此在這種情況下，usb模式切換需要在carplaywired(usb)連接方案中進行。下圖為carplay的usb模式切換處理邏輯框圖:
1.車載設備(USBdevice)需要等待至少1000ms，目的是等待Apple設備(USBhost)枚舉。
2.如果1000ms后沒有trafic，車載設備(USBdevice)必須切換回USBHost模式。
3.當Apple設備檢測到總線斷電(thelosofvbus)時，Apple設備將切換回USBDevice模式。
4.如果車載設備(USBdevice)發現USB總線至少200ms處于不活躍狀態，車載設備(USBdevice)將切換回USBHost模式。
接下來介紹IAP2在CarPlaywired(USB)連接方案中的界面描述符(Inte***cedescriptor)和I數據傳輸(Datatatransfers)。

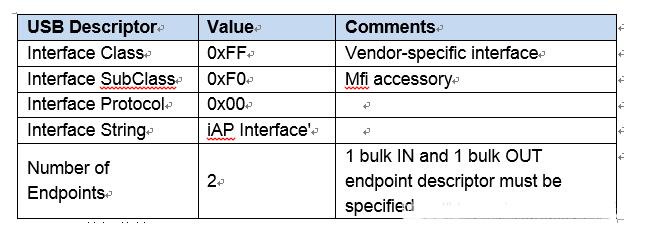

1.Inte***cedescriptordescriptor)
車載設備(USBDevice)與Apple設備(USBHost)建立iAP2連接，需要聲明vendor指定(vendor-specific)的接口，該接口有bulkin端點(endpoint)和bulkout端點(endpoint)。
2.IAP2數據傳輸(Datatransfers)
Apple設備(USBHost)通過bulkout端點向車載設備(USBDevice)發送iAP2數據。根據USB協議，如果車載設備(USBDevice)成功收到Apple設備發送的iAP2數據，將回復USBACK包，否則將回復USBNAK包。如果車載設備(USBDevice)反復回復USBNAK包超過1秒，則視為超時。
車載設備成功地在iAP2傳輸通道上建立了iAP2連接，并通過iAP2進行了認證認證過程中有以下7個iAP2控制會話信息：
1.Requestauthenticationcertificate。
2.Authenticationcertificate。
3.Requestauthenticationchalengeresponse。
4.Authenticationresponse。
5.AuthenticationFailed。
6.AuthenticationSucceded。
7.AccessoryAuthenticationserialnumber。
接下來，我們來介紹一下USBtworkControlModel)的兩個接口。

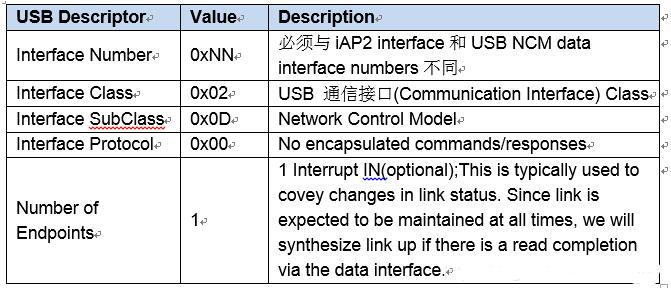

1.USBNCM控制接口(Controlinte***ce)描述符(Descriptor)

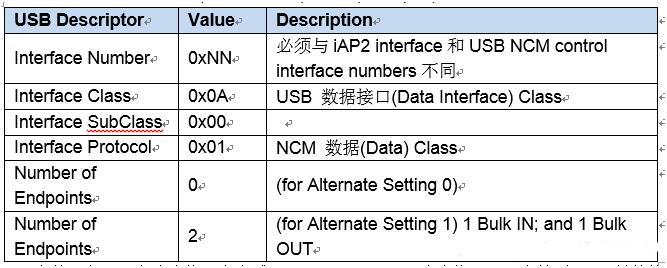

2.USBNCM數據接口(Datainte***ce)描述符(Descriptor)
車載設備需要在這個接口上完成USBHi-SpeedNCM。該接口需要支持64KB包裝數據報告的傳輸(即以太網幀(EthernetFrame)和16比特NCM傳輸塊到40個1514字節。
使用CarPlayUSBNCM接口的車載設備至少需要100mbps的帶寬，TCP和UDP的延遲小于5ms，UDP的丟包率低于1%。
當Apple設備連接或斷開時，車載設備需要相應地改變NCM接口狀態。當Apple設備連接時，NCM接口應標記在網絡協議棧的頭部。

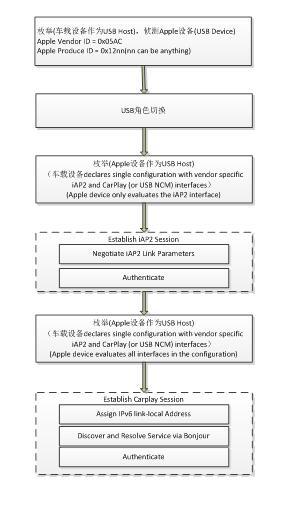

最后，介紹CarPlay會話(session)的建立/終止。
為了建立CarPlay會話(session)，車載設備首先需要與Apple設備建立IP網絡連接，因此需要虛擬一個網絡接口，并分配MAC地址和ip地址，這個ip連接必須是IPv6。車載設備需要支持Applebonjour零配置網絡連接(zero-configurationtiontiontworking)。一旦網絡連接成功建立，車載設備將開始在CarPlay接口上設置和內容傳輸。需要注意的是，根據協議的要求，車載設備需要在與Apple設備網絡連接建立后3秒內建立CarPlay會話。如果與Apple設備的物理連接斷開，車載設備還需要檢測斷開，并在1秒內終止CarPlay會話。
