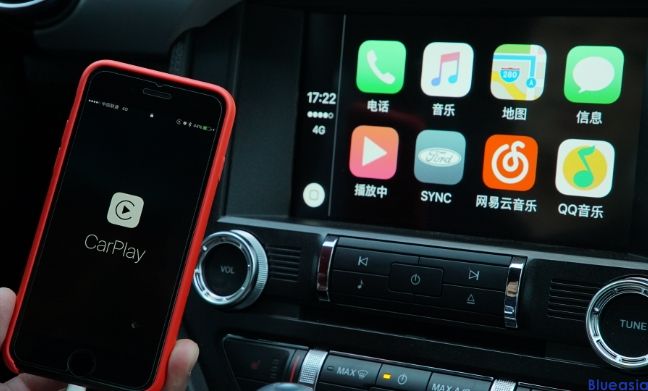

CarPlay車截是一種更智能、更安全的iPhone駕駛方式。您可以得到路線。撥打電話。．發送和接收信息，欣賞你最喜歡的音樂。都在汽車的內置顯示屏上。CarPlay車裁現在為您的CarPlay控制面板提供了更多的應用類別和定制壁紙。
CarPlay的wired(USB)連接方案要求車載設備至少支持USB2.0 Hi-Speed，它可以同時處理bulk IN和bulk OUT傳輸。該方案還要求車載設備支持USB Host mode，這要求車載設備在USB device模式下工作，因為Apple設備在Carplay中是USB Host。通常，車載設備USB在USB Host模式下工作，而外部USB設備在USB Device模式下工作，因此在這種情況下，Carplaywired(USB)USB模式切換需要在連接方案中進行。
根據協議要求，角色切換完成后，應注意以下幾點：
1.車載設備(USB device)需要等待至少1000ms，目的是等待Apple設備(USB host)來枚舉
2.如果1000ms后沒有traffic，車載設備(USB device)切換到USB Host模式
3.Apple設備檢測到總線掉電(theloss of VBUS)，Apple設備切換回USBDevice模式
4.如果是車載設備(USB device)USB總線至少有200ms不活躍(inactivity)狀態，車載設備(USBdevice)將切換回USB Host模式
接下來，對iAP2在CarPlay wired(USB)連接方案中的接口描述符(Inte***ceDescriptor)和i數據傳輸(Data Transfers)作一下介紹：
1.IAP2接口描述符(Inte***ce Descriptor)
車載設備(USB Device)與Apple設備(USBHost)建立iAP2連接，需要聲明一個vendor指定(vendor-specific)接口有一個bulkIN端點(endpoint)與bulkout端點和(endpoint)。
2.IAP2數據傳輸(Data Transfers)
Apple設備(USB Host)iAP2數據通過bulkOUT端點發送給車載設備(USB Device)。根據USB協議，如果車載設備是(USBDevice)如果您成功接收到Apple設備發送的IAP2數據，您將回復USBACK包，否則您將回復USBNAK包。如果是車載設備(USB Device)反復回復USB NAK包，超過1秒，就會被視為超時接收。
車載設備成功地在iap2傳輸通道上建立了iap2連接，并通過iap2進行認證。認證過程中有以下7種iap2控制會話信息：
1.Request Authentication Certificate
2.Authentication Certificate
3.Request Authentication Challenge Response
4.Authentication Response
5.Authentication Failed
6.Authentication Succeeded
7.Accessory Authentication Serial Number
接下來，我們將介紹USB的NCM(Network Control Model)兩個接口：
1.USB NCM控制接口(Control Inte***ce)描述符(Descriptor)
2.USB NCM數據接口接口USBNCM數據接口(DataInte***ce)描述符(Descriptor)
車載設備需要在這個接口上完成USB Hi-Speed NCM。該界面需要支持64KB包裝的數據報(即40個1514字節的以太網幀)的傳輸(Ethernet Frame)傳輸)和16比特的NCM傳輸塊。
使用CarPlayUSBNCM接口的車載設備需要支持至少100Mbps的帶寬，TCP和UDP的延遲小于5ms，UDP的丟包率(iperf測試下)小于1%。
當Apple設備連接或斷開時，車載設備需要相應地改變NCM接口狀態。當Apple設備連接時，需要在網絡協議棧的頭部標記NCM接口。
最后介紹建立/終止CarPlay會話(session)：
建立Carplay會話(session)，車載設備首先需要與Apple設備建立IP網絡連接，因此需要虛擬網絡接口并分配MAC地址和IP地址，IP連接必須是IPv6。車載設備需要支持AppleBonjour零配置網絡連接(zero-configuration networking)。一旦網絡連接成功建立，車載設備將在CarPlay接口上設置和內容傳輸(content transfer)。需要注意的是，按協議要求，車載設備需要在與Apple設備網絡連接建立好后的3秒鐘內建立Carplay會話，如果與Apple設備的物理連接斷開，車載設備也需要檢測到該斷開情況并且在1秒鐘內終止CarPlay會話。
