【干貨】輻射雜散(RSE)整改分析

2021-09-14   ?   Orange

RSE:RadiatedSpuriousEmission測試是各國對手機進行認證時必不可少的一個項目。不管是3GPP標準還是北美FCC認證,對此都有嚴格的要求。與此同時,輻射雜散又是國際國內通信產品認證的主要檢測項目之一,也是國家質檢總局抽查的主要檢測指標之一。

許多手機設計師對這個項目的影響和測試方法了解不多。輻射分散是手機R&D設計中涉及面廣、復雜、頭痛的內容。

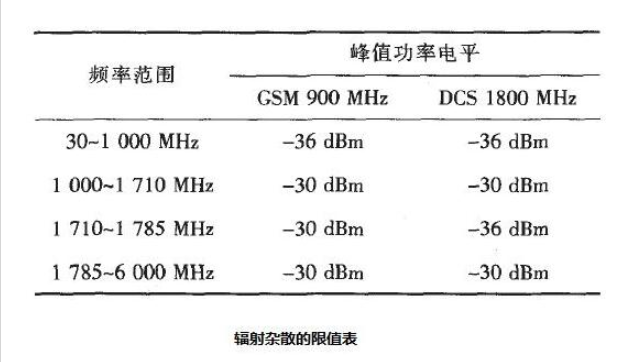

輻射雜散限值表

【干貨】輻射雜散(RSE)整改分析(圖1)

原因很多,如射頻模塊之間的互調,PA功率過大,天線布局,PCB布局,排線,元件干擾等。

以下是輻射雜散的解決方案:

1.降低PA功率,但不能超過PA功率的限值。例如GSM900的功率不能低于30dbm,DCS功率不能低于27dbm,否則會影響手機的正常通訊。

2.改變天線布局和匹配。天線布局應盡量遠離干擾元件,以免元件干擾天線諧波。優化天線匹配,減少或?yàn)V除天線諧波。

3.當某一部分與天線耦合而產生的諧振正好落在某一頻段的諧波點上,且天線布局定型、干擾元件未發生變化時,則應對干擾元件進行接地或屏蔽。

4.檢查手機屏蔽效果,屏蔽罩焊接良好,避免虛焊。射頻模塊和PA要接地良好,進行接地設計,減少諧振和耦合;屏蔽罩的間隙大小對不同頻段有不同的影響。比如手機的電磁能量通過屏蔽罩的間隙泄漏出去,正好落在某個頻段的諧波點上,導致測試點輻射雜散超標。

5.要保證傳導雜散不超過3dbm,或者增加傳導雜散的余量,傳導雜散最好在3dbm以上,如果傳導雜散超標,測試輻射雜散也必然超標。如果傳導雜散余量不足,也會導致輻射雜散超標。在射頻座前端增加低通濾波器,減少或?yàn)V除GSM900和1800的二次和三次諧波。

6.PCB布局優化。確保PA與天線饋電點之間的接線應盡可能短、直,以減少寄生參數引起的反射;信號線應由接地線保護,即在信號線兩側增加接地線,類似于屏蔽效果。如有必要,在信號線上貼一層導電座接地處理。


以上就是藍亞小編orange,為大家分享的關于【干貨】輻射雜散(RSE)整改分析的相關知識,相信大家對此已經有了基本的了解,關于專業方面的問題,您這邊有任何疑問都可以聯系下方專業人士為您解答,希望對大家有所幫助。
