解讀藍牙認證(BQB)-技術知識?

一、概述。?

藍牙技術是一種近距離保證可靠接收和信息安全的無線通信技術。它是一種開放的技術規范，可以在世界任何地方實現近距離無線語音和數據通信。采用調頻擴譜(FHSS)、時分多址(TDMA)、碼分多址(CDMA)等先進技術，在小范圍內建立多通信與信息系統之間的信息傳輸。藍牙在實際產品中的應用，包括藍牙標準接口，可以直接集成到蜂窩電話或通過附加設備連接，通過藍牙無線耳機實現電話免提功能，連接筆記本電腦和手機的無線電纜，與其他藍牙電話、筆記本電腦和手機進行商用卡交易，并自動與信任的藍牙筆記本電腦或手機同步。

但并非所有支持藍牙功能的產品都被稱為藍牙產品牙產品。只有通過SIG(SpecialInterestGroup和藍牙特殊利益集團)的測試和認證，才有資格以藍牙產品的名義投放市場。另外，LOGO和logo，如BLUETOTH.Bluetooth這樣的LOGO和logo是一個已注冊的商標，產品必須通過SIG認證，否則就是非法的。

2.藍牙技術知識介紹。

藍牙技術的特點如下：

工作頻段：2.4GHz工科醫生(ISM)頻段，無需申請?jiān)S可證。多數國家使用79個頻點，載頻為(2402+K)MHz(K=0,1,2,..78)，載頻間隔為1MHz。TDD時分采用雙工法。

傳輸速率：1MB/S。

3.調試方式：BT=0.5GFSK調制，調制指數為0.28-0.35。

4.采用跳頻技術：跳頻1600跳/秒，在建鏈時(包括尋呼和查詢)提高到3200跳/秒。藍牙通過快速跳頻和短分組技術減少同頻干擾，保證傳輸?shù)目煽啃浴?/span>

5.語音調制方式:連續可變斜率增量調制(CVSD、ContinusvariableSlopeDel***odulation)，抗衰落性強，即使誤碼率達到4%，語音質量也是可以接受的。

6.支持電路交換和分組交換業務:藍牙支持實時同步定向鏈接(SCO鏈接)和非實時異步不定向鏈接(ACL鏈接)。前者主要傳輸語音等實時信息，后者主要是數據包。語音和數據可以單獨或同時傳輸。藍牙支持一個異步數據通道，或三個并發同步語音通道，或同時傳輸異步數據和同步語音通道。每一個聲音通道支持64Kbps的同步語音；異步通道支持433.9Kbps的非對稱雙工通信，并支持423.2/57.6Kbps。

7.支持點對點和點對點通信:藍牙設備可以以特定的方式形成兩種網絡，即微網(Piconet)和分布式網絡(Scatternet)，其中微網的建立從兩個設備的連接開始，最多可以由八個設備組成。在一個微網中，只有一個主設備(Master)，其他設備(Sl*e)。不同的主從設備可以使用不同的鏈接方式，鏈接方式可以在一次通信中隨意改變。幾個獨立的微網以特定的方式鏈接在一起，形成分布式網絡。所有藍牙設備都是平等的，所以藍牙中沒有基站的概念。

8.工作距離：藍牙設備分為100mW(20dbm)、2.5mW(4dbm)和1mW(0dbm)三個功率等級，相應的有效范圍為100m.10m和1mm。

二、任何藍牙系統都可以包括以下四個基本部件:?

1.無線射頻單元，負責語音和數據的發送和接收，特點是短距離、低功耗。藍牙天線一般體積小，重量輕，屬于微帶天線。

2.基帶和鏈路控制單元，相互轉換射頻信號和數字或語音信號，實現基帶協議和其他底層連接程序。

3.鏈路管理單元負責藍牙設備之間的通信管理，實現鏈路建立、驗證、鏈路配置等操作。

4.軟件結構，完整的藍牙協議包括核心協議部分(CORESPEC)和協議子集(PROFILES)。核心協議包括基帶協議、鏈路管理協議、邏輯鏈路控制與適應協議和業務***索協議。協議子集規定了藍牙應用所需的協議和過程，如電纜替代協議、電話控制協議、對象交換協議等。

三、藍牙認證測試內容。?

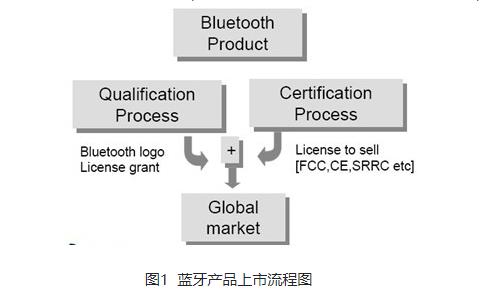

藍牙產品要在市場上銷售，需要藍牙認證和相關國家強制認證，見圖1。

圖1藍牙產品上市流程圖。

本部分主要介紹藍牙認證的相關測試內容和程序，不介紹各國和地區對藍牙產品的強制認證要求。

藍牙認證包括以下幾個方面：

1.射頻(RF)一致性測試。

2.協議(Protocol)一致性測試。

3.配置文件(Profile)的兼容性測試。

4.符合性聲明。

5.審核相關技術文件。

通過以上五個方面的所有要求，藍牙產品將由BQE和LIST在藍牙產品網站上審核。

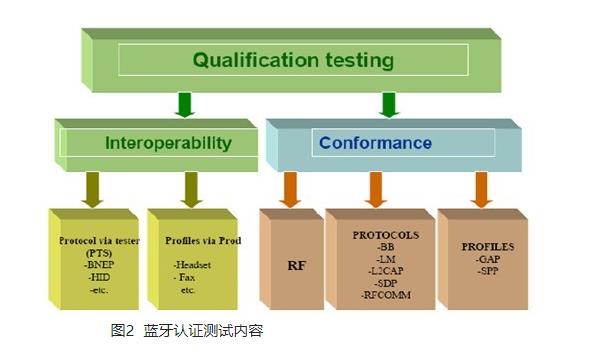

詳見圖2

圖2藍牙認證測試內容。

四、藍牙認證程序。?

在介紹藍牙認證過程之前，首先介紹藍牙認證或測試相關首字母縮寫的含義，以幫助您閱讀和理解藍牙相關認證信息。

BQTF-藍牙認證測試機構(如摩爾實驗室)

藍牙認可測試機構BRTF。

DOC-合規性聲明。

EPL-最終產品列表。

PICS-協議或配置文件的合規性陳述。

PRD-程序參考文檔。

配置文件調整套件PTS。

QDL-認證產品列表。

QEP-資格認證強制執行程序。

QLI-資格認證編目列表。

QPL-認證產品列表。

SDOC-供應商合規性聲明。

TPG-測試計劃生成器

Bluetooth認證旨在提高互操作性，減少認證費用，減少認證的復雜度，確保流程的一致性。

藍牙組織SIG董事會于2005年8月25日批準了PRD2.0程序。PRD2.0于2006年8月1日啟動，6個月過渡期后PRD1.0失效。目前藍牙認證主要采用PRD2.0版。

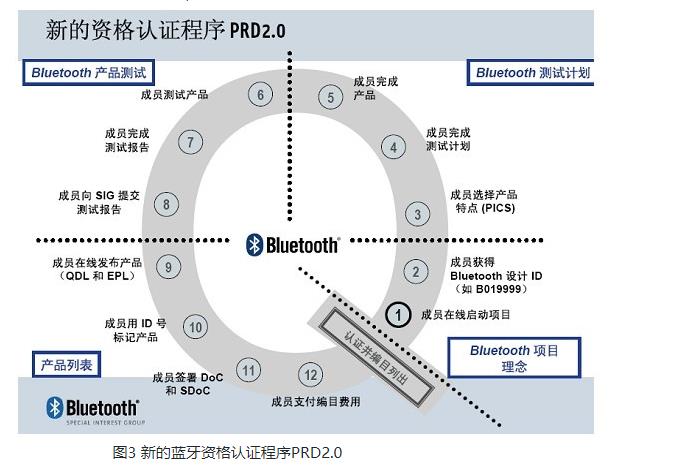

藍牙認證程序如下圖3所示

圖3新藍牙資格認證程序PRD2.0。

在新的PRD2.0認證程序中，BQB變成了BQE，BQE是藍牙資格認證專家的英文縮寫(摩爾實驗室的吳學文先生目前是SIG批準的BQE)。藍牙SIG組織不要求成員使用這些專家的幫助，但強烈建議這樣做。這樣做的好處是:

1.他們可以在藍牙產品認證方面為成員提供服務協助；

2.他們可以為您進行評估，并在QDL上顯示；

3.他們是資格認證專家，需要時刻跟進變化。作為藍牙網站上的專家，他們需要參加BTAB會議和活動。需要提供資格認證程序政策的技術反饋。

4.聘請BQE進行評估的成員將不接受隨機審計。畢竟審計工作很可能是BQE代表SIG執行的。

成員可以聘請BQE代表其審查或上傳文檔，成員將在資格認證編目界面中選擇BQE。改名為BQE，強調與成員聲明的差異。根據PRD2.0的SDOC要求，成員應評估規格和資格認證要求的符合性。BQE會不斷地提供援助。

BQE對于藍牙認證過程中廠商有很大幫助，建議廠商在做藍牙認證時，選擇合適的BQE來幫助你完成相關的藍牙認證工作，對于加快你的藍牙產品認證進程是非常有益的。

五、新的資格認證審計工作監督和執法。?

在PRD2.0程序中，藍牙組織為確保藍牙產品符合藍牙規范并符合藍牙認證要求，開發了一些藍牙認證檢查的機制。這樣做的目的是確保所有成員遵循一個一致的流程，保證所有成員都符合同樣的資格認證要求，并更清晰地了解目錄清單所包含的合規部分，并在會員網站上建立統一的目錄流程。

這一計劃允許SIG對已經上市的產品進行干預.但是不能滿足合格要求。建立一種全球性的監督渠道，以識別那些不符合資格認證要求的設備。如果產品已通過了認證，但隨后發現不符合認證要求，將從名單中刪除。透過新的自我申報過程，幫助會員**誘惑，避免申請資格。

對未達到認證要求的產品采用以下機制：

監管層，SIG將接受向其網站提交的投訴，SIG將從市場上購買產品樣品，以進行特殊的檢測。

審核后，SIG將隨機進行檢查，每一名或三年以上的會員至少接受一次審計。

SIG將進行"有因"檢查，如果在監督期間確定在產品編目時某一產品未通過必要的資格認證測試，或確定該資格認證要求有其他遺漏，則可使用"有效"檢驗，以驗證任何可疑的不符合性事件。

如果在監督和/或?qū)徍诉^(guò)程中發現不符合認證要求的情況，將給予會員一個糾正問題的機會，使他們的產品達到合格認證要求。如會員未能采取糾正措施，最終的訴諸制裁將被作為補救措施。

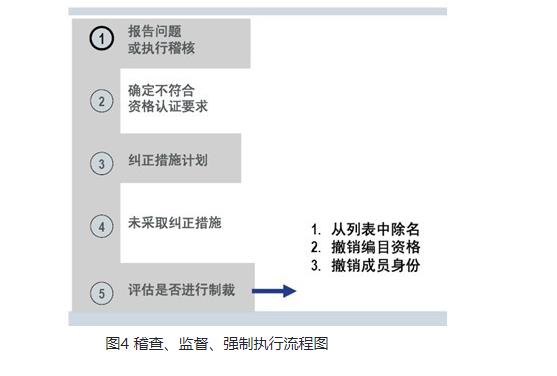

檢查、監督和執行工作的流程圖見圖4：
