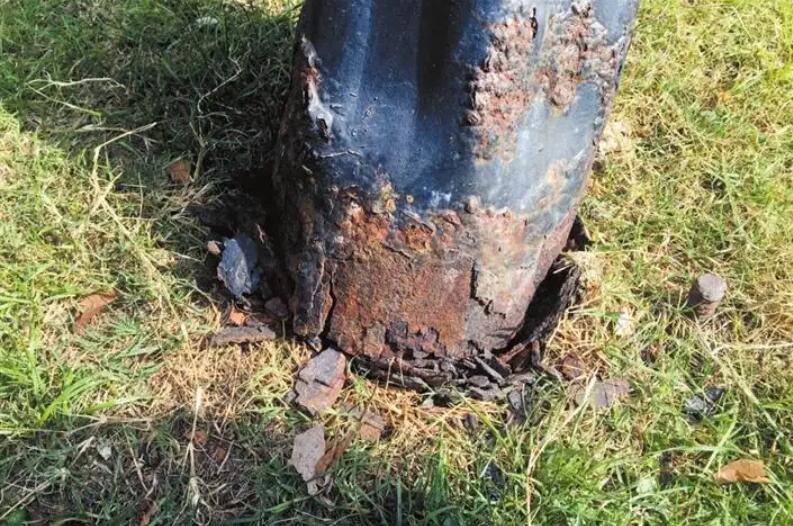

人工模擬鹽霧環(huán)境試驗(yàn)是利用一種具有一定容積空間的試驗(yàn)設(shè)備——鹽霧試驗(yàn)箱，在其容積空間內(nèi)用人工的方法，造成鹽霧環(huán)境來對(duì)產(chǎn)品的耐鹽霧腐蝕性能質(zhì)量進(jìn)行考核。它與天然環(huán)境相比，其鹽霧環(huán)境的氯化物的鹽濃度，可以是一般天然環(huán)境鹽霧含量的幾倍或幾十倍，使腐蝕速度大大提高，對(duì)產(chǎn)品進(jìn)行鹽霧試驗(yàn)，得出結(jié)果的時(shí)間也大大縮短。如在天然暴露環(huán)境下對(duì)某產(chǎn)品樣品進(jìn)行試驗(yàn)，待其腐蝕可能要1年，而在人工模擬鹽霧環(huán)境條件下試驗(yàn)，只要24小時(shí)，即可得到相似的結(jié)果。
鹽霧試驗(yàn)主要包括：
鹽霧試驗(yàn)；酸性鹽霧試驗(yàn)；銅離子加速鹽霧試驗(yàn)；循環(huán)鹽霧試驗(yàn)；水霧試驗(yàn)；耐100%相對(duì)濕度試驗(yàn)；
人工模擬鹽霧試驗(yàn)包括：
中性鹽霧試驗(yàn)、醋酸鹽霧試驗(yàn)、銅鹽加速醋酸鹽霧試驗(yàn)、交變鹽霧試驗(yàn)。
1.中性鹽霧試驗(yàn)(NSS試驗(yàn))是出現(xiàn)最早目前應(yīng)用領(lǐng)域最廣的一種加速腐蝕試驗(yàn)方法。它采用5%的氯化鈉鹽水溶液，溶液PH值調(diào)在中性范圍(6~7) 作為噴霧用的溶液。試驗(yàn)溫度均取35°C，要求鹽霧的沉降率在1 ~2ml/80cm2.h之間；
2.醋酸鹽霧試驗(yàn)(ASS試驗(yàn)) 是在中性鹽霧試驗(yàn)的基礎(chǔ)上發(fā)展起來的。它是在5%氯化鈉溶液中加入一些冰醋酸，使溶液的PH值降為3左右，溶液變成酸性，最后形成的鹽霧也由中性鹽霧變成酸性。它的腐蝕速度要比NSS試驗(yàn)快3倍左右；
3.銅鹽加速醋酸鹽霧試驗(yàn)(CASS試驗(yàn)) 是國外新近發(fā)展起來的-種快速鹽霧腐蝕試驗(yàn)，試驗(yàn)溫度為50°C， 鹽溶液中加入少量銅鹽一氯化銅, 強(qiáng)烈誘發(fā)腐蝕。它的腐蝕速度大約是NSS試驗(yàn)的8倍；
4.交變鹽霧試驗(yàn)是一種綜合鹽霧試驗(yàn),它實(shí)際上是中性鹽霧試驗(yàn)加恒定濕熱試驗(yàn)。它主要用于空腔型的整機(jī)產(chǎn)品，通過潮態(tài)環(huán)境的滲透，使鹽霧腐蝕不但在產(chǎn)品表面產(chǎn)生，也在產(chǎn)品內(nèi)部產(chǎn)生。它是將產(chǎn)品在鹽霧和濕熱兩種環(huán)境條件下交替轉(zhuǎn)換,最后考核整機(jī)產(chǎn)品的電性能和機(jī)械性能有無變化。
藍(lán)亞技術(shù)以藍(lán)牙無線技術(shù)服務(wù)起家，目前已擁有數(shù)字化實(shí)驗(yàn)室、EMC電磁兼容、RF射頻、藍(lán)牙BQB、安規(guī)、物聯(lián)網(wǎng)性能、音頻性能和可靠性實(shí)驗(yàn)室，是華南地區(qū)首家取得藍(lán)牙5測(cè)試能力的授權(quán)實(shí)驗(yàn)室。藍(lán)亞技術(shù)在武漢的實(shí)驗(yàn)室服務(wù)華中地區(qū)。我們的實(shí)驗(yàn)室滿足ISO17025：2017體系，并已獲得中國CNAS：L9788；美國 A2LA：CN1252；加拿大CAB：CN0028；日本C&S認(rèn)可、藍(lán)牙聯(lián)盟BQTF資質(zhì)；亞馬遜合作檢測(cè)認(rèn)證供應(yīng)商資質(zhì)。
擁有無線產(chǎn)品暢銷全球相關(guān)測(cè)試能力，可提供BQB、SRRC、CR認(rèn)證（機(jī)器人）、FCC、IC、CE、Carplay、AndroidAuto、RCM、MIC、研發(fā)跟互聯(lián)軟件測(cè)試及東南亞、中東、南美洲、非洲等多國轉(zhuǎn)證服務(wù)。
